Что делать если необходимого узла нет в базе калькулятора теплозащиты?

При выполнении теплотехнического расчета по методике СП 50.13330, можно столкнуться с тем, что необходимого узла нет в базе калькулятора. Дело в том, что сама база калькулятора создана на основе СП 230.1325800, и, если узла нет в базе, значит он отсутствует в нормативном документе.

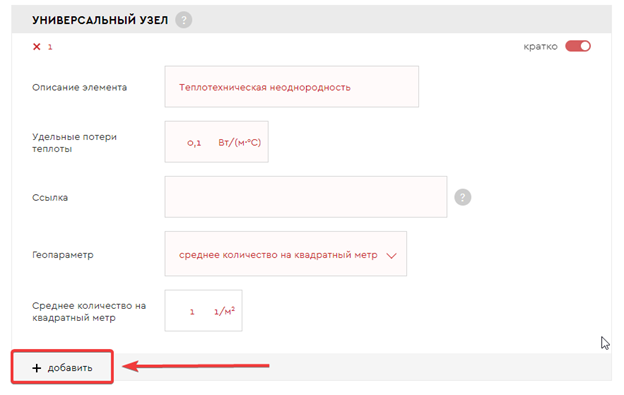

Как же сделать расчет в таком случае? Для этого к нам на помощь придет элемент «Универсальный узел».

В поле «Описание элемента» заполняем название узла, например, «Опора под оборудование».

В блоке «Удельные потери» вносим значения, которые можно получить из программы для моделирования тепловых полей (ELCUT, HEAT, TEMPER 3D).

Далее указываем ссылку на документ, в соответствии с которым было получено значение удельных потерь теплоты (необязательное поле).

В разделе «Геопараметр» выбираем один из четырех вариантов:

·         для линейных неоднородностей (балконы, стены и пр.) выбираем «общую протяженность»;

·         для точечных неоднородностей (колонны, балки и пр.) выбираем «общее количество»;

·         для точечных привязанных к площади (крепеж, кронштейны и пр.) выбираем «среднее количество на квадратный метр».

Если необходимо внести еще один узел нажимаем кнопку «Добавить».

После внесения всех данных, узлы будут использоваться в расчете.
