Теплотехнический расчет фасада здания с учетом неоднородностей в онлайн-калькуляторе

Рассмотрим этот вопрос на примере.

Для упрощения понимания рассмотрим только одну сторону фасада:

Для того, чтобы выполнить данный расчет, на сайте sp50.ru нажимаем «Начать расчёт».

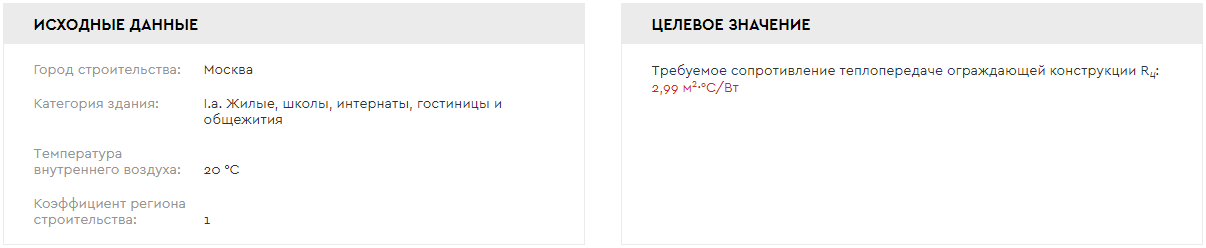

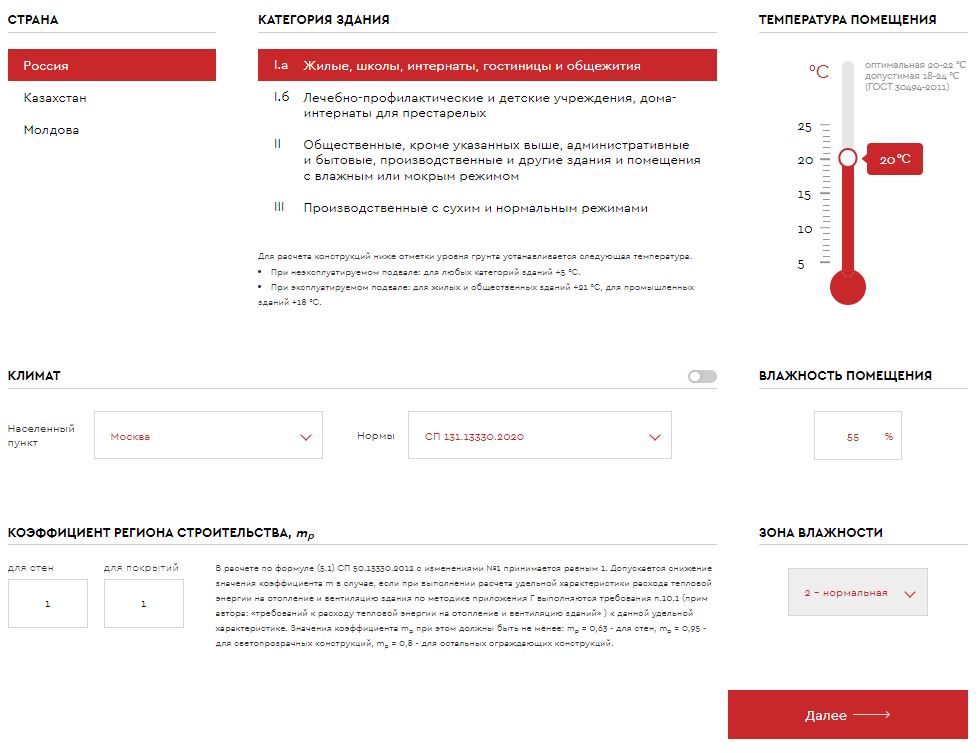

На первой странице вводим исходные данные.

После того, как исходные данные введены, нажимаем кнопку «Далее».

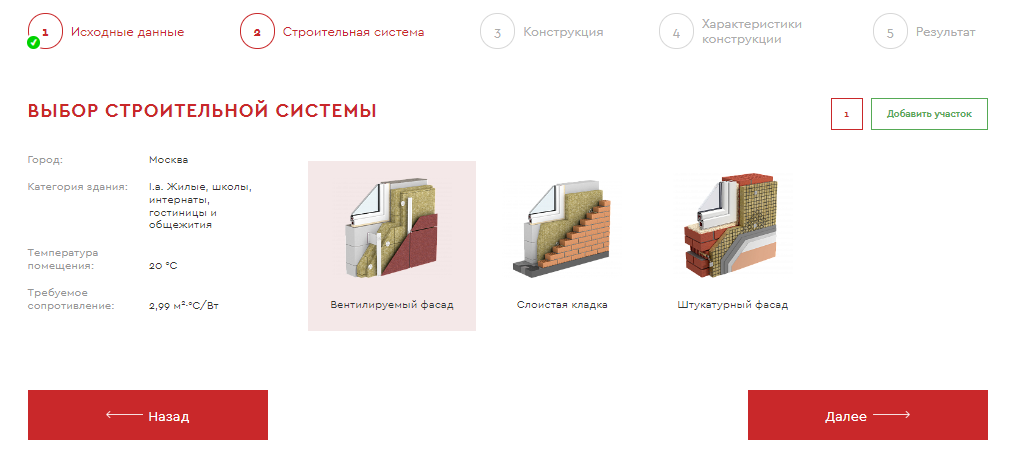

На следующей странице выбираем строительную систему, по которой будет производиться расчет. В нашем случае их будет две: Вентилируемый фасад и Штукатурный фасад». Сначала рассчитаем первую.

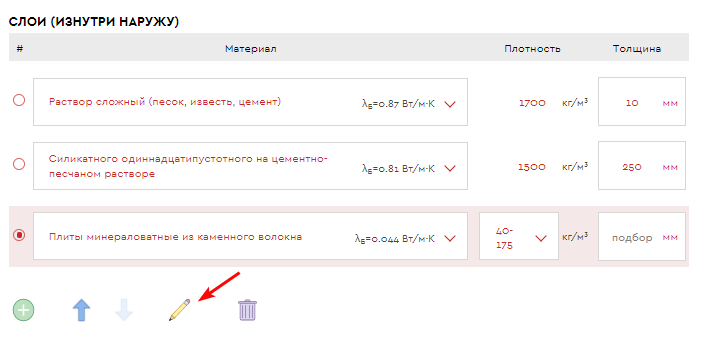

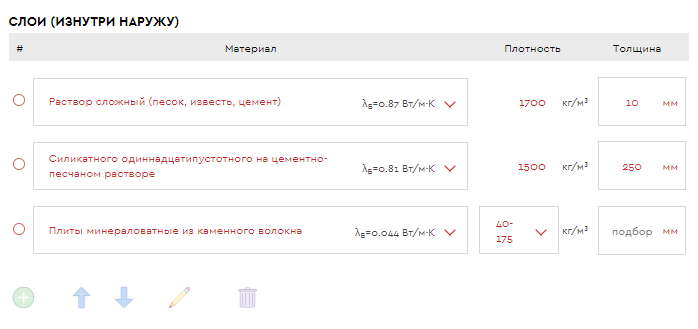

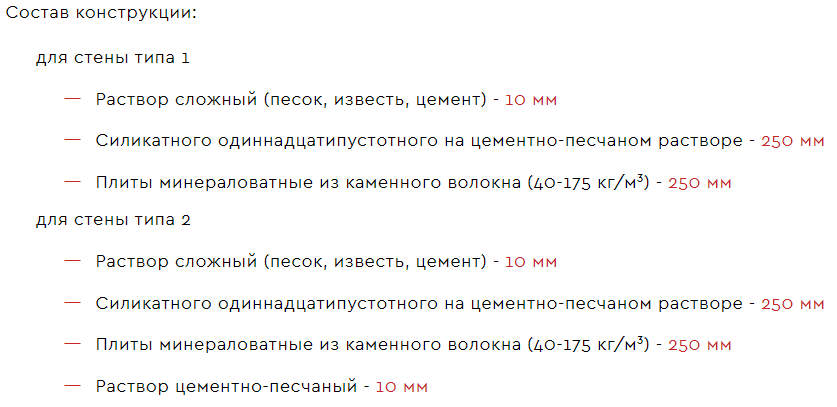

После выбора строительной системы уточняем состав конструкции. Толщина утеплителя не указывается, т.к. является искомым значением.

Значение теплопроводности задано по умолчанию, но при необходимости можно скорректировать значение теплопроводности или названия слоя. После активации нужного материала и запуска команды “Редактировать” данные можно внести вручную.

Переходим «Далее»

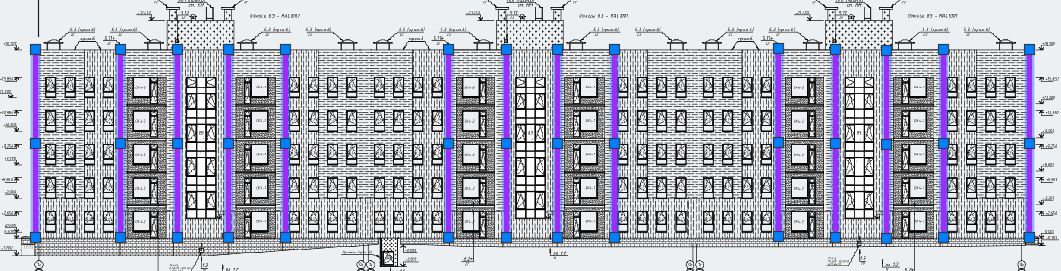

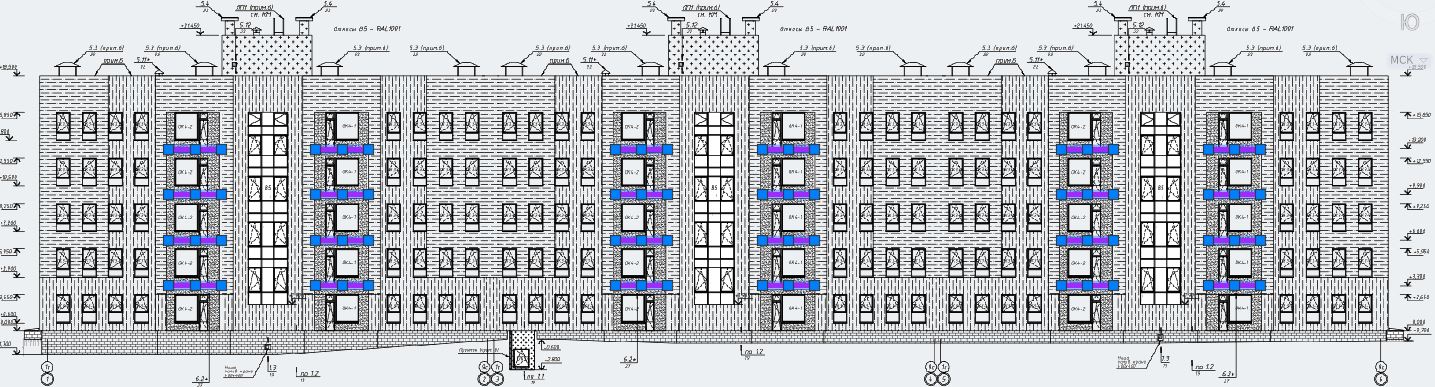

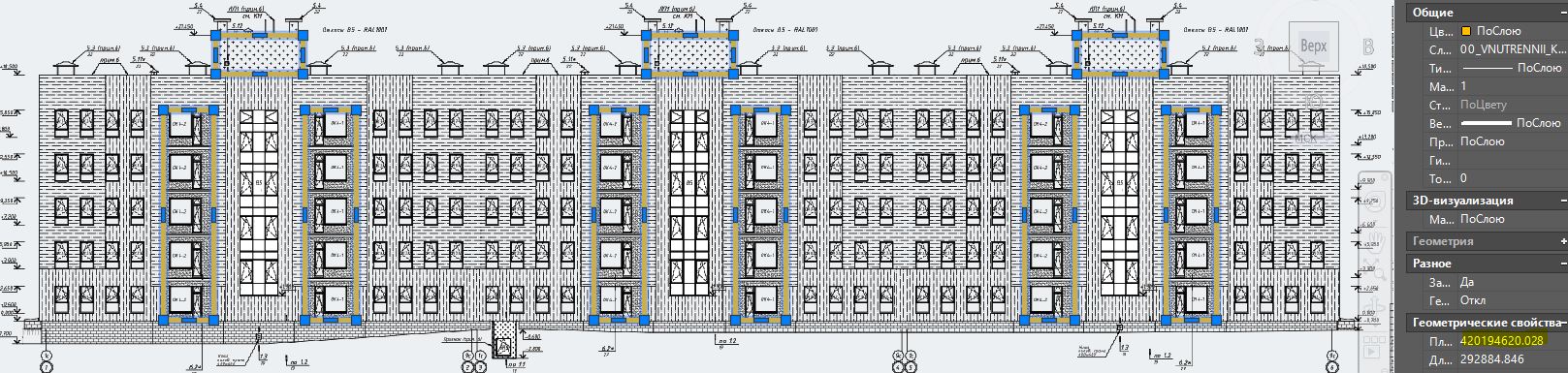

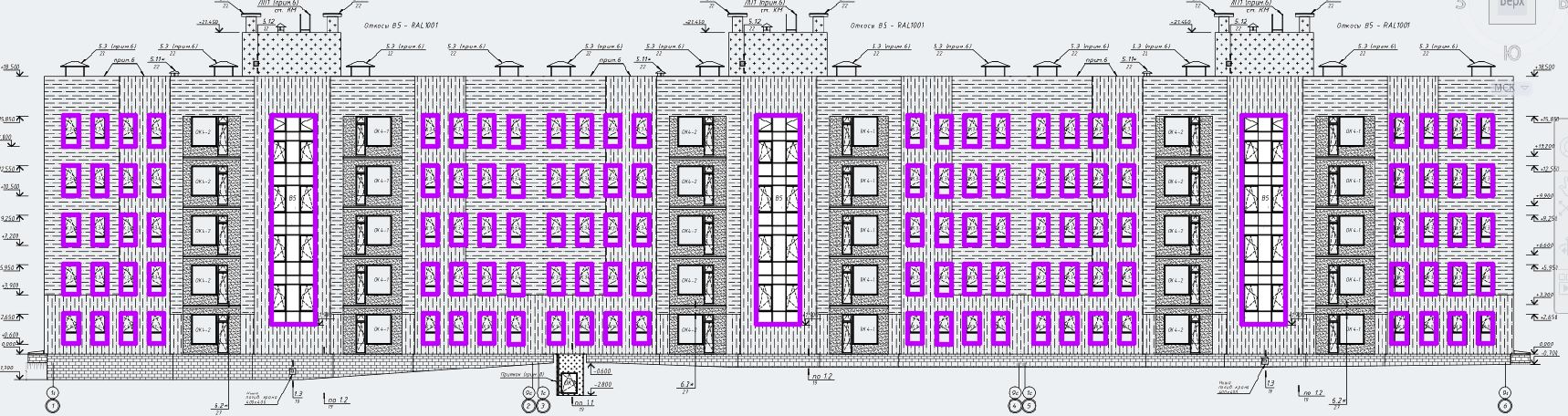

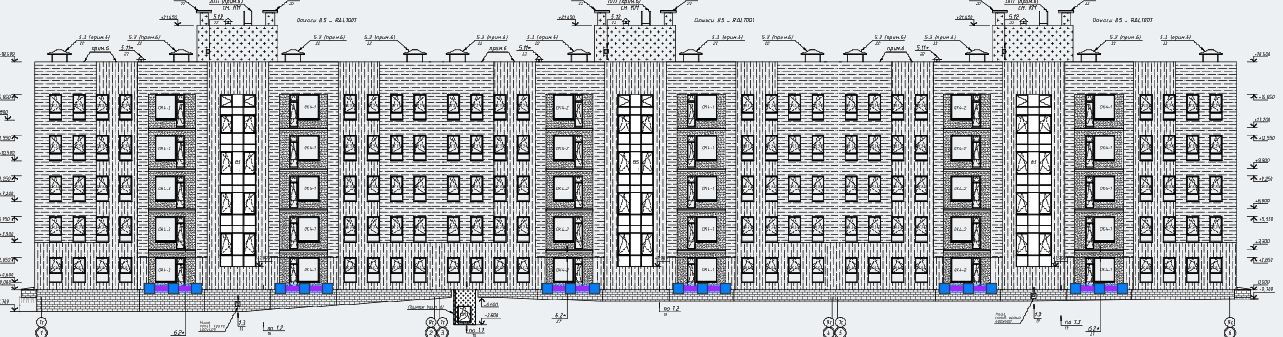

Необходимо указать общую площадь фасада с учетом остекления. Для ее определения удобнее всего воспользоваться программой AutoCAD, в которой можно обвести контур фасада инструментом «полилиния» и в свойствах посмотреть данные.

Значение площади указывается в квадратных миллиметрах, нам необходимо перевести данное значение в м². Для перевода откинем шесть цифр после запятой и получим площадь 1443,4 м². Для удобства округлим значение до целых чисел, получим 1443 м².

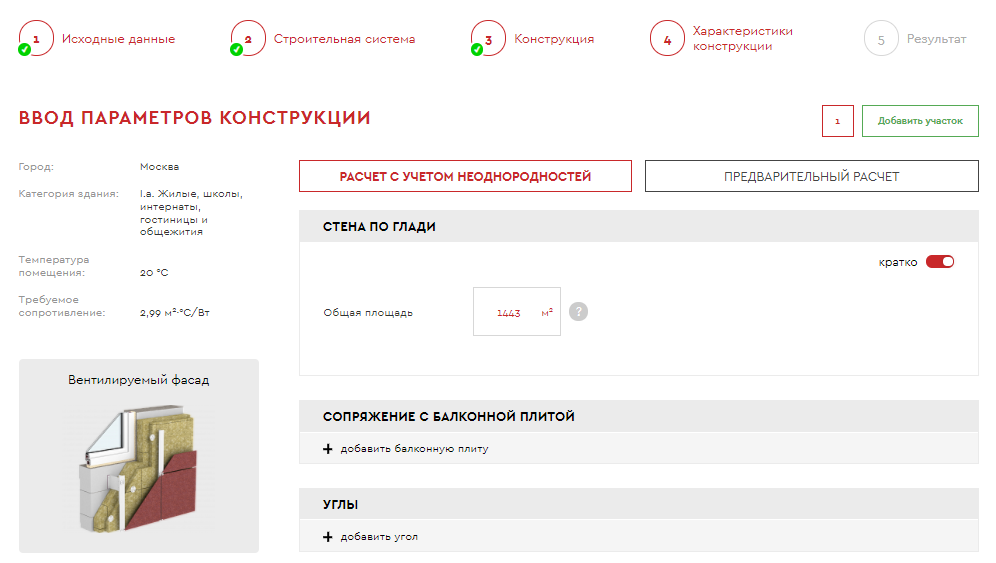

Следующий шаг — это внесение информации по всем узлам.

Рассмотрим все шаги по порядку:

1.        Сопряжение с балконной стеной.

На данном участке нет балконов, этот пример мы рассмотрим далее.

2.        Углы.

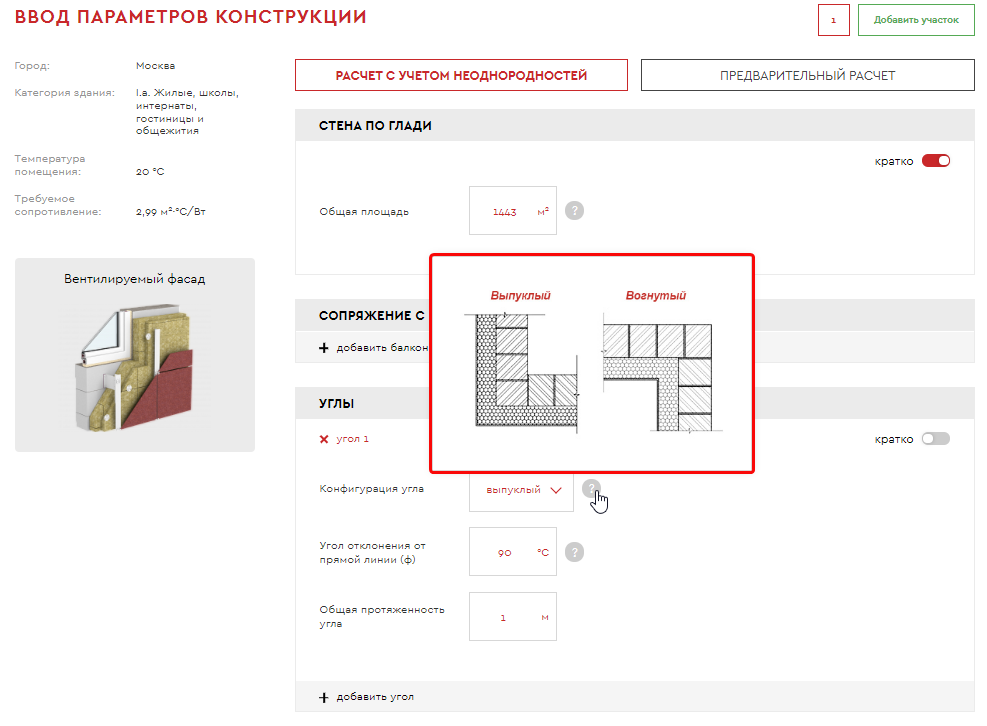

Выбираем конфигурацию угла:

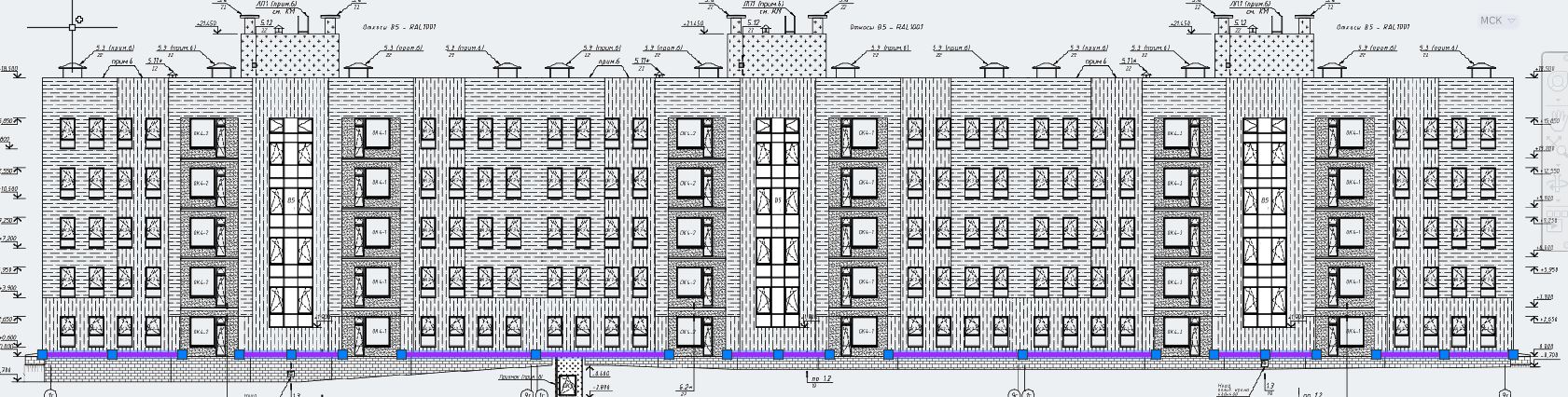

По проекту здание имеет прямые углы поэтому в поле “Угол отклонения от прямой линии” указываем значение 90 градусов. Общую протяженность измерим в AutoCAD,

нажимаем кнопку «+ добавить угол»

Проделываем те же операции с вогнутыми углами.

3.        Стыки с оконными блоками.

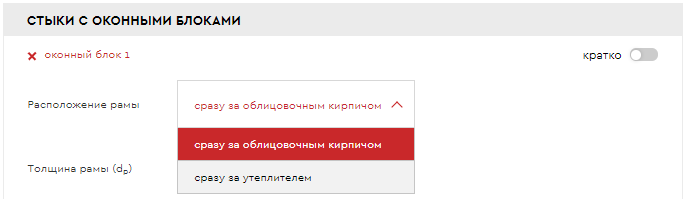

Выбираем один из двух вариантов расположения рамы:

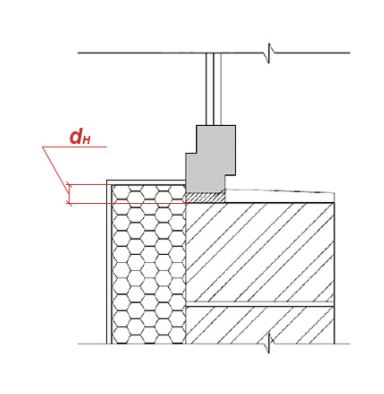

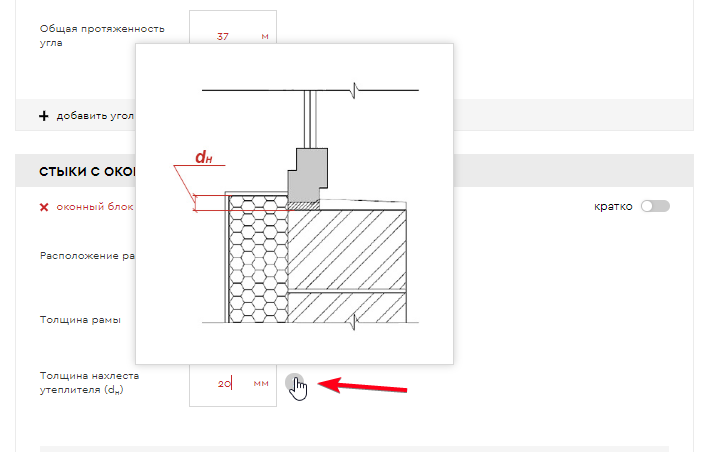

Указываем толщину нахлеста утеплителя:

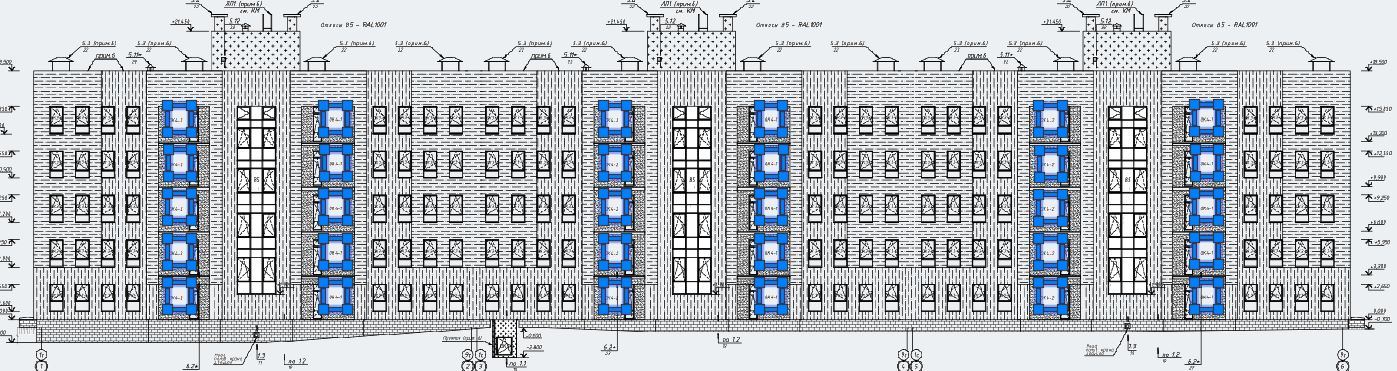

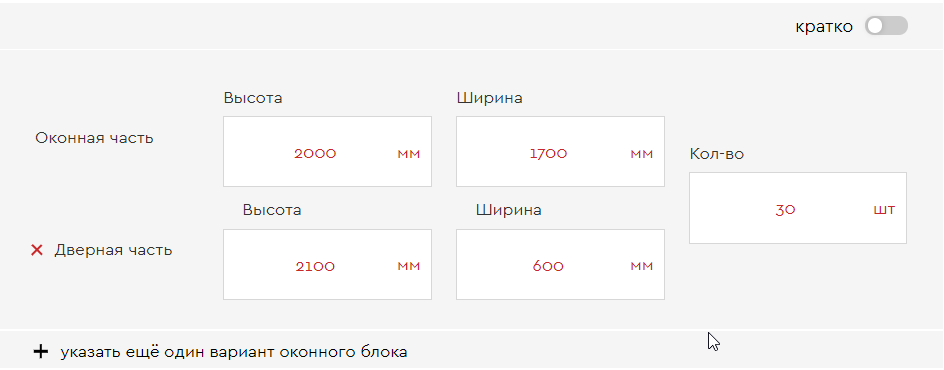

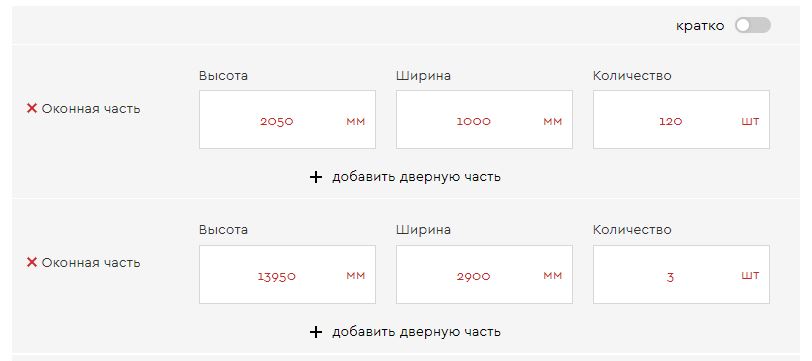

Далее необходимо указать параметры всех оконных частей, информацию возьмем из AutoCAD:

В верхней строке - данные по окнам, в нижней - данные по витражам:

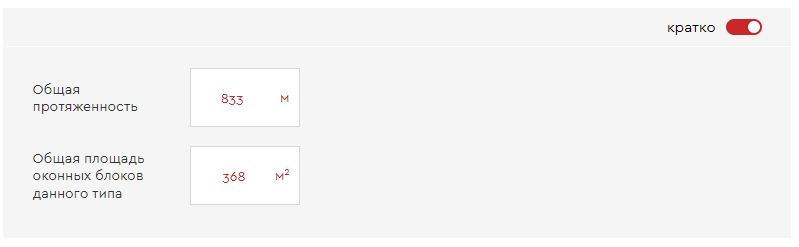

Если нам известна общая площадь проемов и их протяженность, можно также включить бегунок в положение кратко и ввести эти значения:

4.        Примыкание к цоколю.

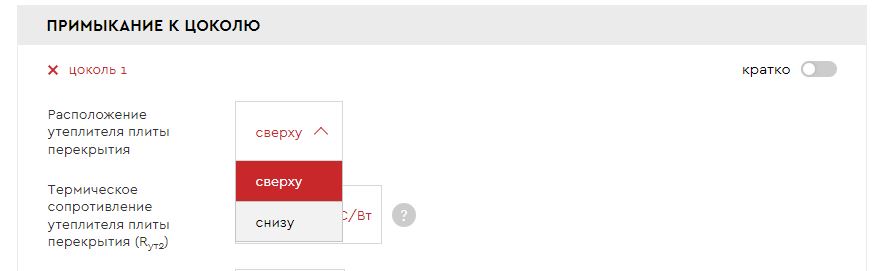

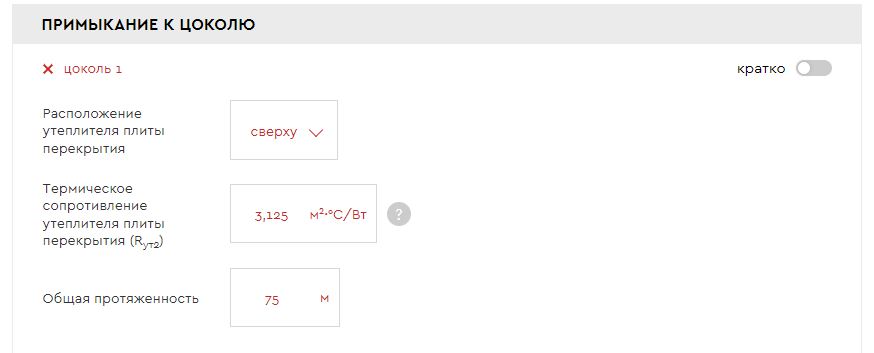

Выбираем вариант расположения утеплителя плиты перекрытия:

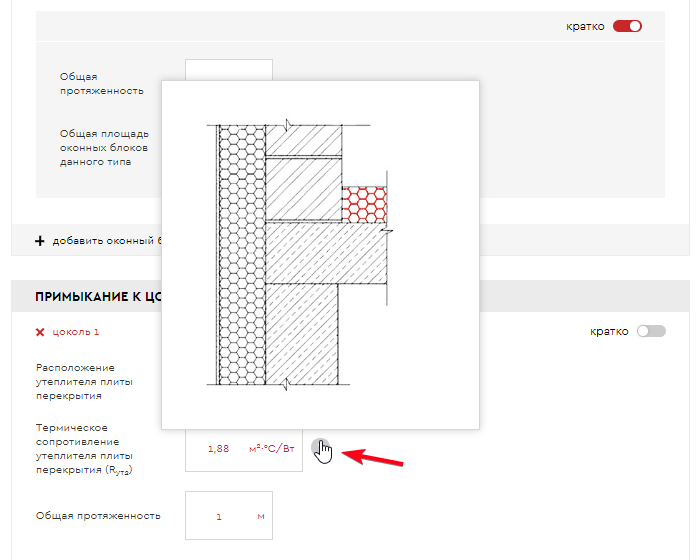

Указываем термическое сопротивление утеплителя плиты перекрытия:

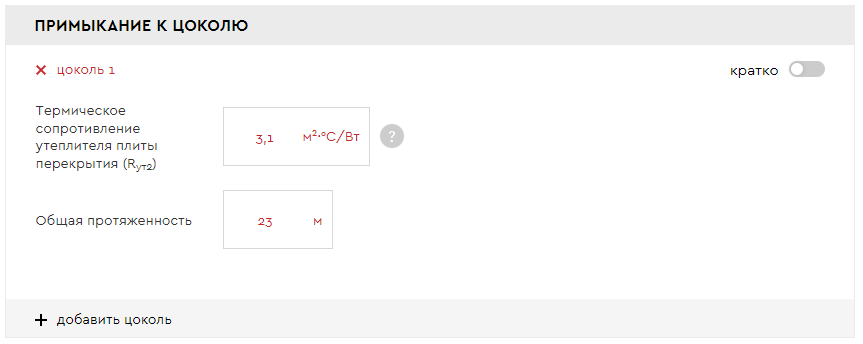

Данные по протяженности примыкания берем из AutoCAD:

Вносим полученные значения:

5.        Кронштейны.

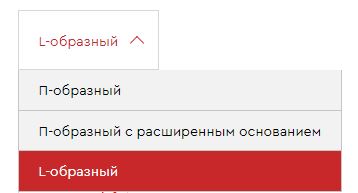

Выбираем тип кронштейна:

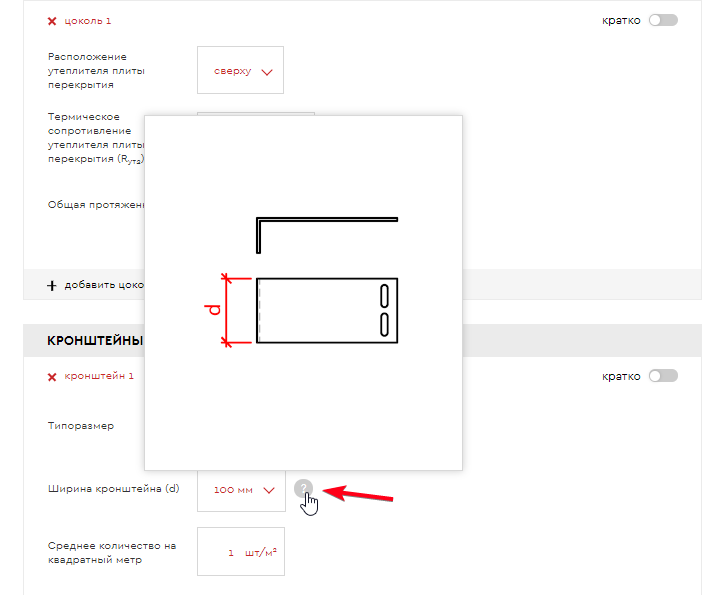

Указываем ширину кронштейна:

Среднее количество на квадратный метр:

Пункт “стальная противопожарная рассечка” пропустим, т.к. в нашем примере она отсутствует.

6.        Крепеж утеплителя тарельчатый анкер.

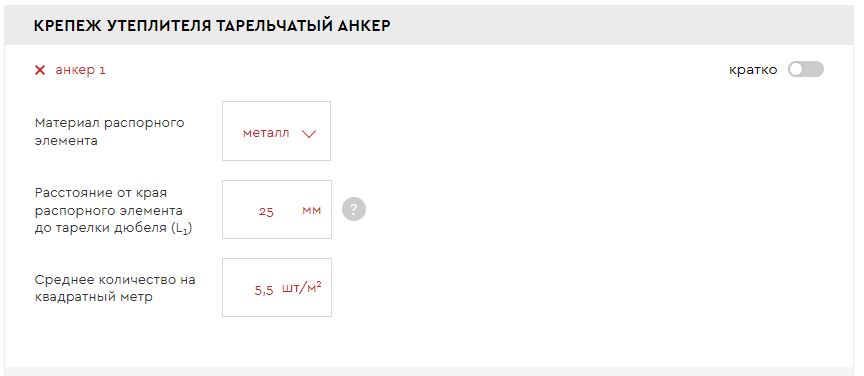

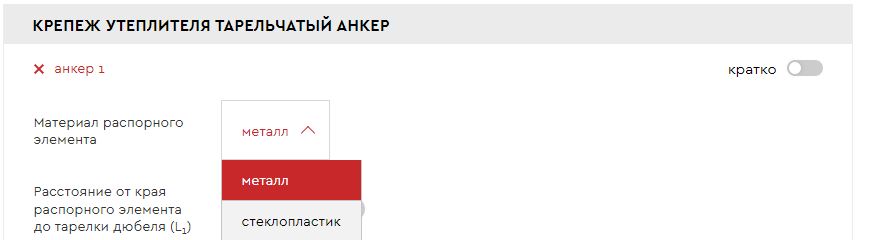

Выбираем материал распорного элемента:

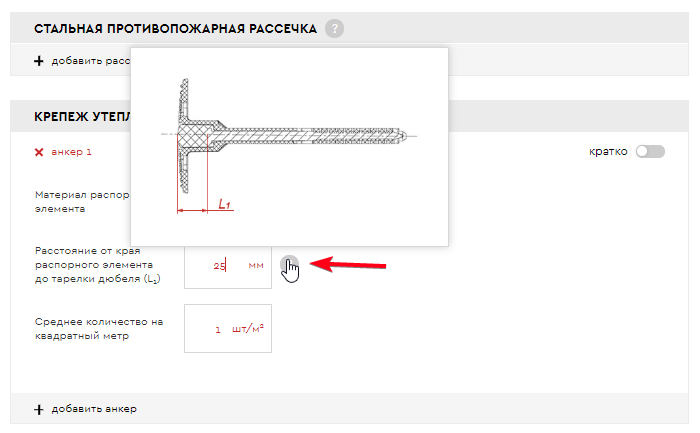

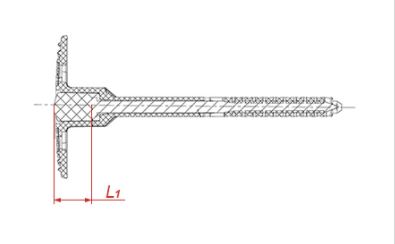

Указываем расстояние от края распорного элемента до тарелки дюбеля:

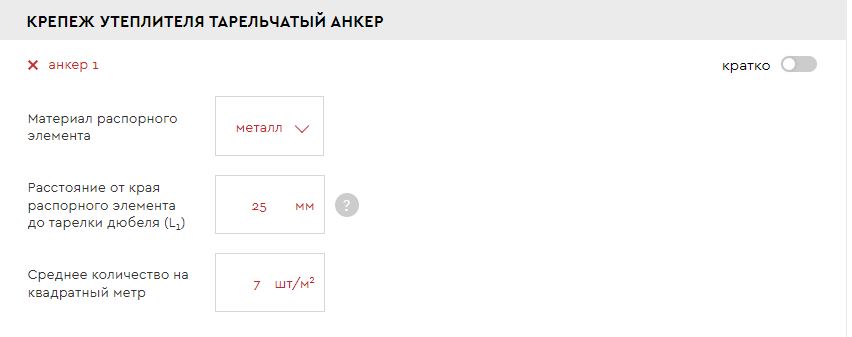

Вносим среднее значение крепежа на квадратный метр:

Нажимаем кнопку «далее», получаем расчетные данные для первого участка.

Теперь необходимо добавить второй участок, для этого переходим на второй шаг.

Нажимаем кнопку “Добавить участок”

Выбираем систему “Штукатурный фасад”.

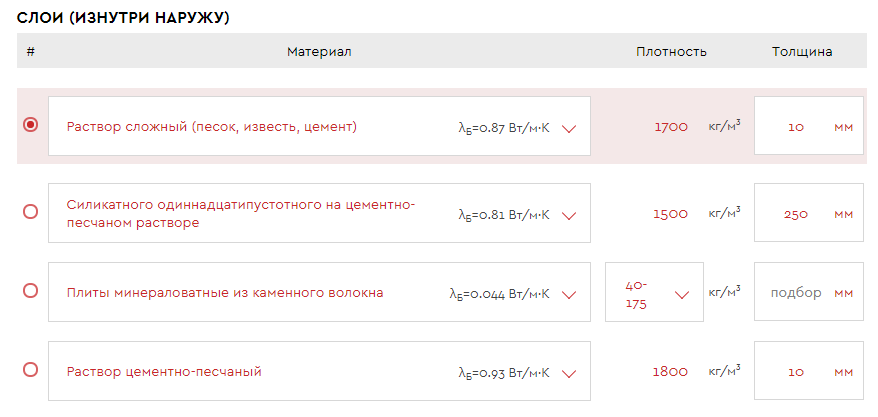

На следующей странице нужно указать толщины основных слоев данной системы. Толщина утеплителя не указывается, т.к. является искомым значением.

Переходим «Далее».

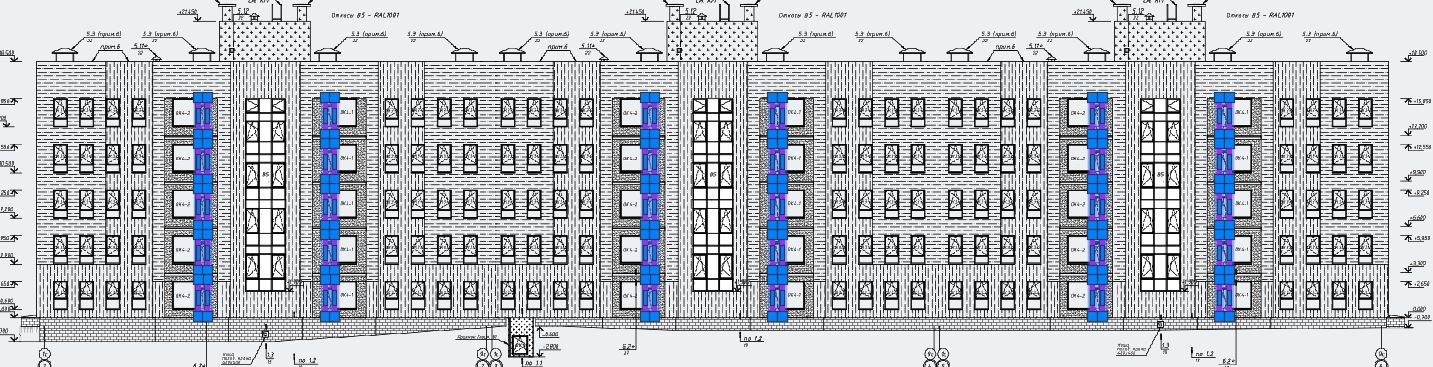

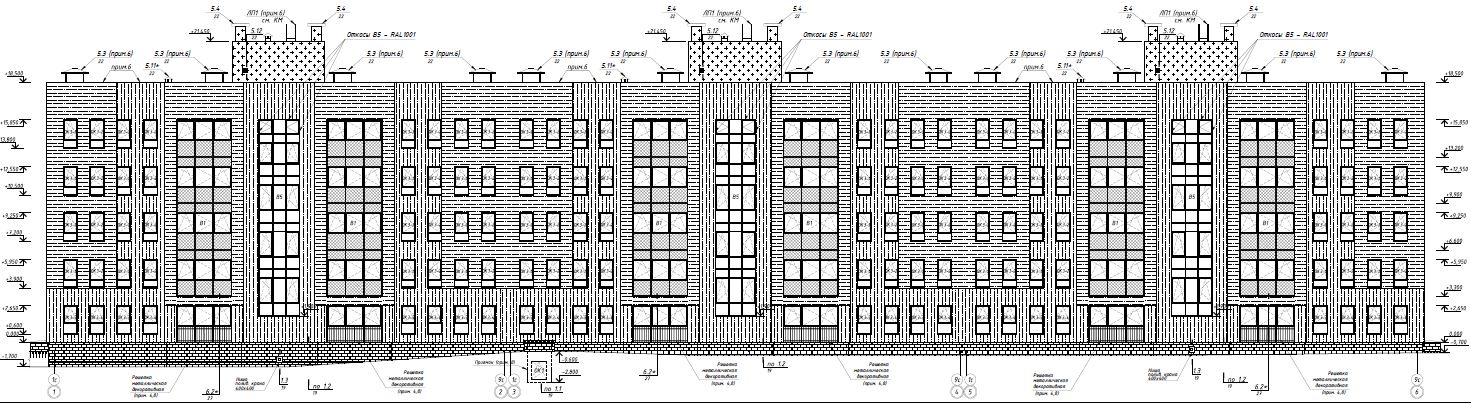

Как и в первом примере, необходимо указать общую площадь фасада с учетом остекления. Размеры снимаем в программе AutoCAD, для этого обводим контур фасада инструментом «полилиния» и в свойствах смотрим данные:

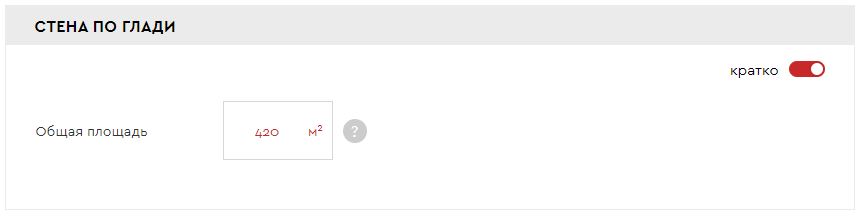

Значение площади указывается в квадратных миллиметрах, нам необходимо перевести данное значение в м2. Для перевода откинем шесть цифр после запятой и получим площадь 420,1 м². Для удобства округлим значение до целых чисел, получим 420 м².

Далее вносим информацию по узлам:

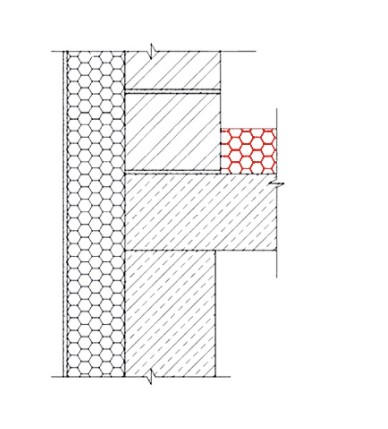

1.        Сопряжение с балконной плитой.

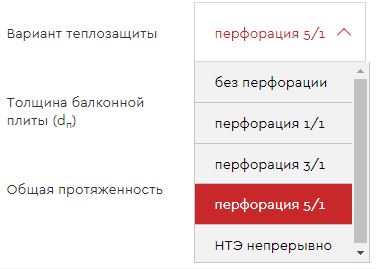

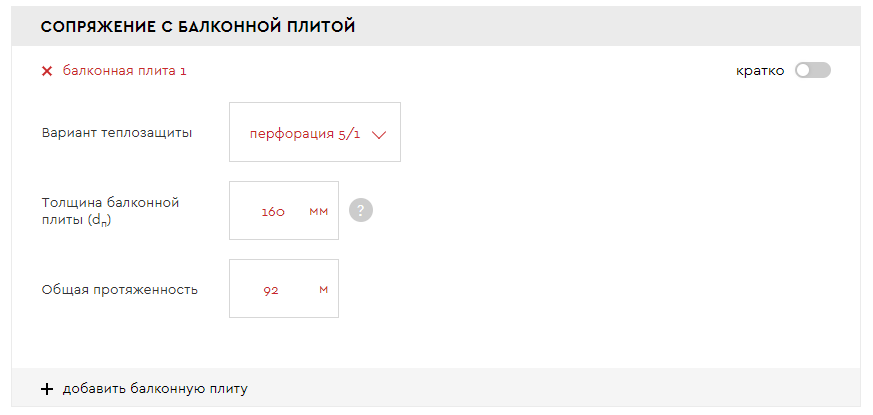

В окне «Вариант теплозащиты» выбираем перфорацию:

Указываем толщину балконной плиты, следует выбрать число в диапазоне от 160 мм до 210 мм согласно таблице ГП 17 СП 230.1325800.2015, если толщина не попадает в этот диапазон, необходимо выбрать наиболее близкое значение.

Протяженность сопряжения в метрах- эта величина получается путем измерения в AutoCAD:

Получаем следующие значения:

Если на кровле присутствует несколько типов сопряжения с балконной плитой, можно добавить дополнительные плиты, нажатием на кнопку «+ добавить балконную плиту»

2.        Углы.

Этот узел отсутствует на данном участке.

3.        Стыки с оконными блоками.

Выбираем один из двух вариантов расположения рамы:

Указываем толщину нахлеста утеплителя:

Далее необходимо указать параметры всех оконных частей, информацию возьмем из AutoCAD:

Жмем «+ добавить дверную часть» и вносим данные по дверным проемам:

4.        Примыкание к цоколю.

Указываем термическое сопротивление утеплителя плиты перекрытия:

Данные по протяженности примыкания берем из AutoCAD:

Вносим полученные значения:

Пункт “Стальная противопожарная рассечка” пропустим, т.к. в нашем примере она отсутствует:

5.        Крепеж утеплителя тарельчатый анкер.

Выбираем материал распорного элемента:

Указываем расстояние от края распорного элемента до тарелки дюбеля:

Вносим среднее значение крепежа на квадратный метр:

Нажимаем кнопку «далее».

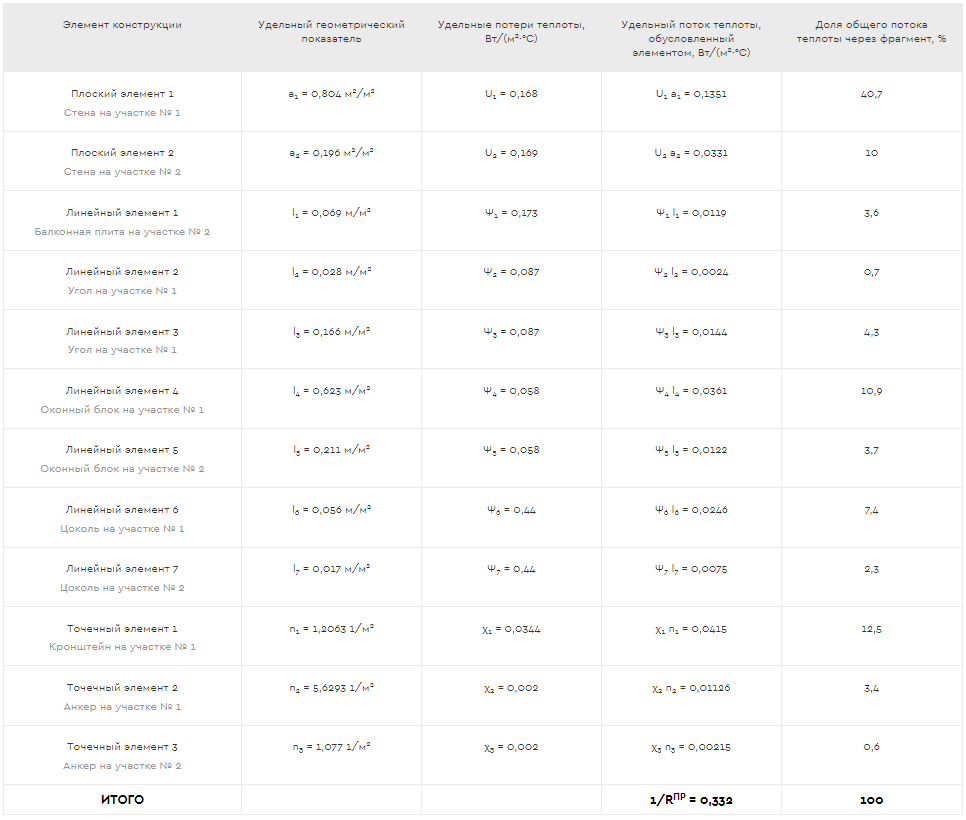

На следующем шаге получаем готовый расчет.

Здесь можно посмотреть:

1.        Крепеж утеплителя тарельчатый анкер.

2.        Крепеж утеплителя тарельчатый анкер.

3.        Крепеж утеплителя тарельчатый анкер.

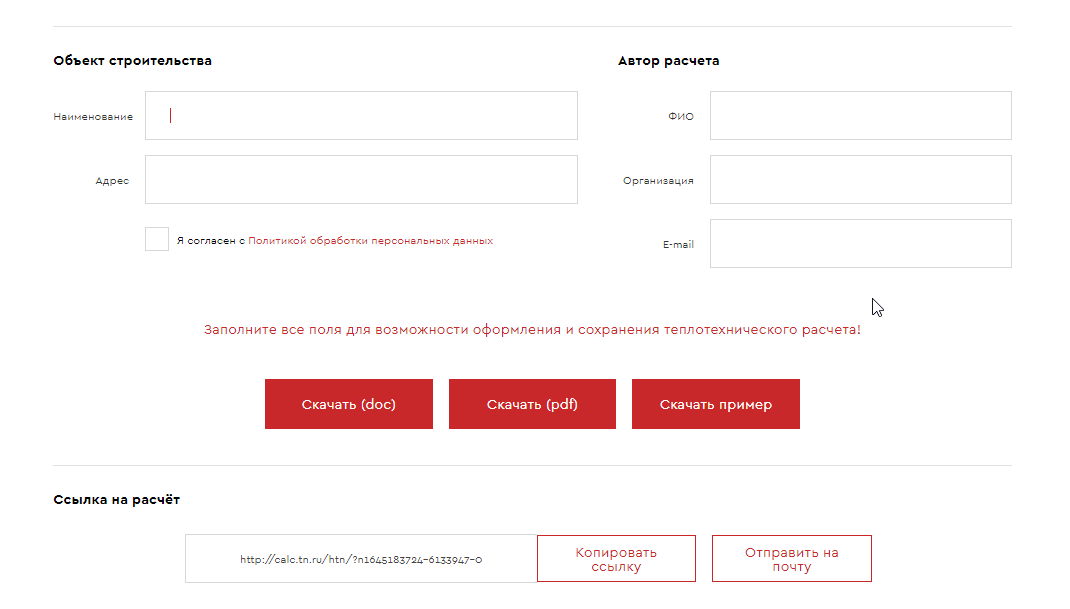

На финальном этапе заполняем данные по объекту, автору расчета, указываем организацию и электронный адрес. Это необходимо для выгрузки отчета.

После этого можно скачать расчет в формате Word или PDF.
