Теплотехнический расчёт с учетом неоднородностей в онлайн-калькуляторе

Рассмотрим данный вопрос на конкретном примере.

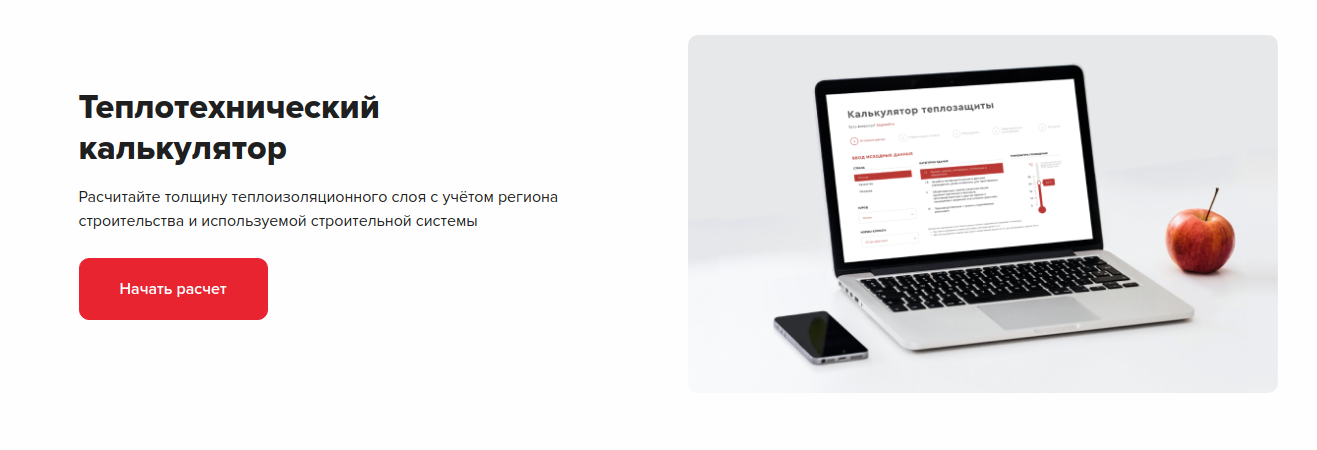

Для того, чтобы выполнить данный расчет, на сайте sp50.ru нажимаем «Начать расчёт».

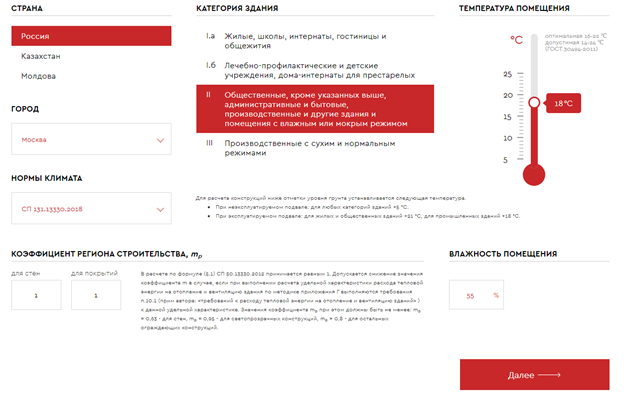

На первой странице заполняем исходные данные.

После того, как исходные данные введены, нажимаем кнопку «Далее».

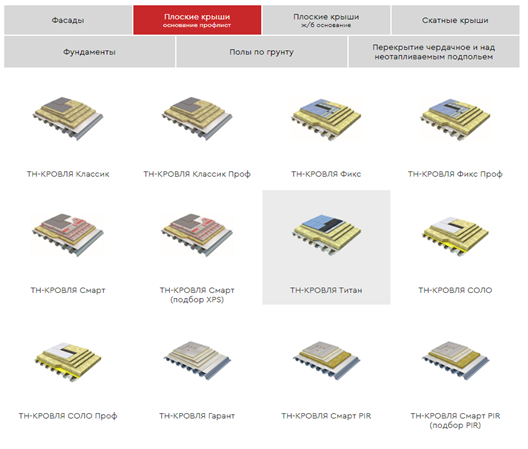

В зависимости от типа конструкции, указанного на первом шаге, на втором шаге выбираем в строительную систему, по которой будет производиться расчет.

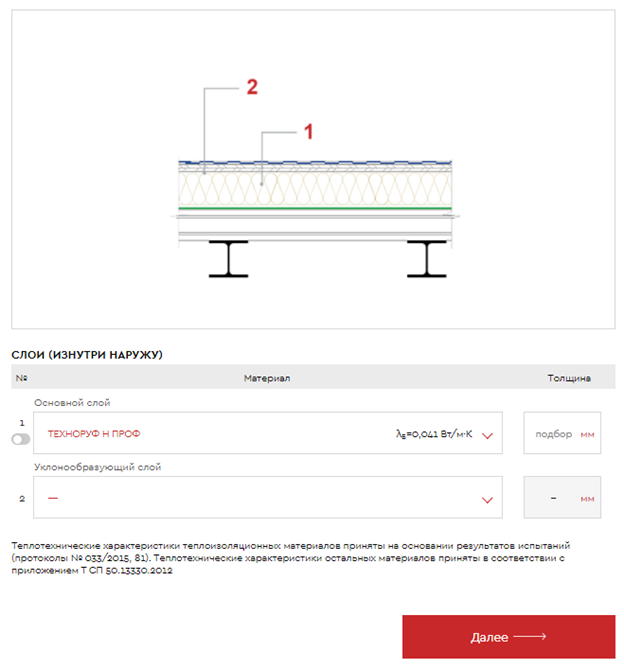

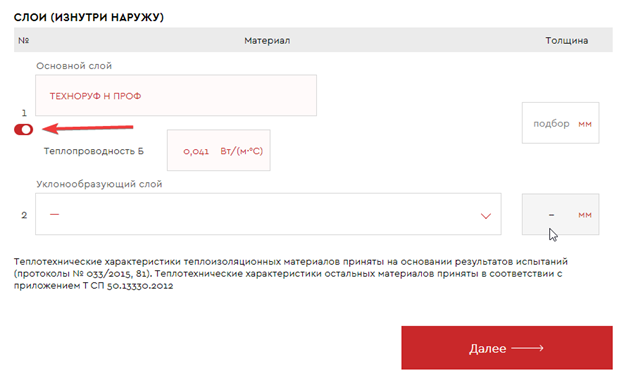

После выбора строительной системы проверяем состав конструкции и корректируем его по необходимости. Толщина утеплителя не указывается, т.к. является искомым значением.

Значение теплопроводности задано по умолчанию, но, если есть необходимость откорректировать значение теплопроводности или название слоя, можно выбрать слой, активировать кнопку редактирования и вручную ввести требуемые значения.

Переходим «Далее»

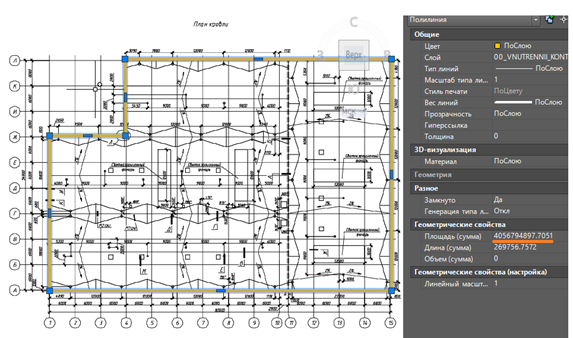

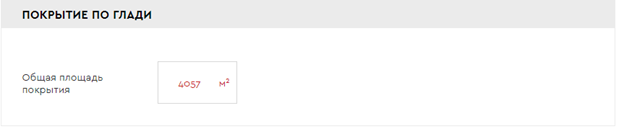

В карточке калькулятора указываем площадь покрытия. Для определения площади удобнее всего воспользоваться программой AutoCAD, для этого необходимо обвести по периметру внутренний контур кровли инструментом «полилиния» и в свойствах посмотреть искомую площадь.

Значение площади указывается в квадратных миллиметрах, нам необходимо перевести данное значение в м^2. Для перевода откинем шесть цифр после запятой и получим площадь в м². В нашем примере площадь кровли составляет 4056,7 м². Для удобства округлим значение до целых чисел, получим 4057 м².

Следующий шаг — внесение информации по всем примыканиям.

Рассмотрим все шаги по порядку:

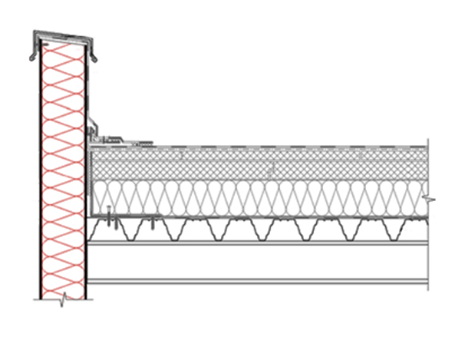

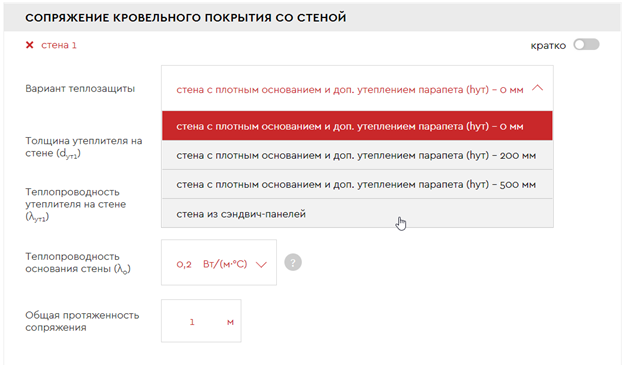

1.       Сопряжение кровельного покрытия со стеной:

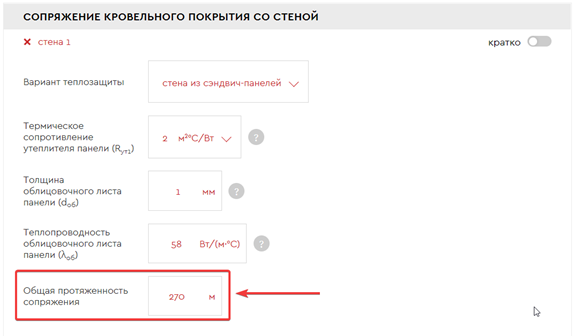

В разделе «Вариант теплозащиты» выбираем один из вариантов. В нашем случае – это стена из сэндвич-панелей.

Далее выбираем наиболее близкое термическое сопротивление утеплителя панели:

Указываем протяженность сопряжения в метрах, эту величину можно получить путем измерения данного примыкания на плане кровли:

Если на кровле присутствует несколько типов сопряжения со стеной, можно добавить дополнительные стены нажатием на кнопку «+ добавить стену»

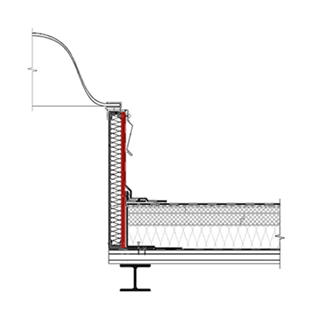

2.       Примыкание к фонарю:

Указываем толщину и теплопроводность облицовочного листа. В нашем случае это лист ЦСП толщиной 12 мм.

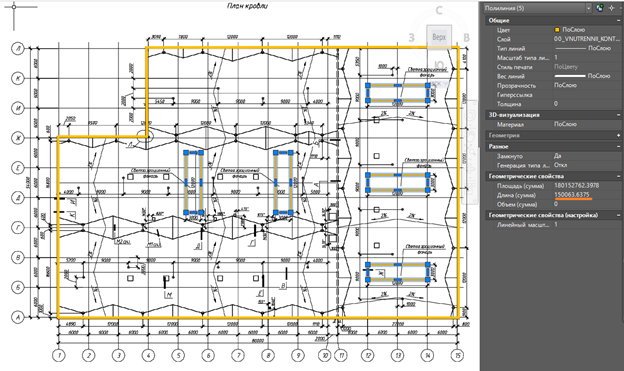

Протяженность примыкания определяем с помощью программы AutoCAD, и заполняем данное поле.

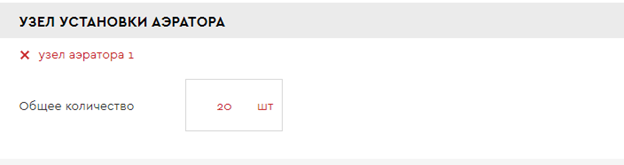

3.       Узел установки аэратора.

В данном пункте указываем только количество аэраторов на кровле.

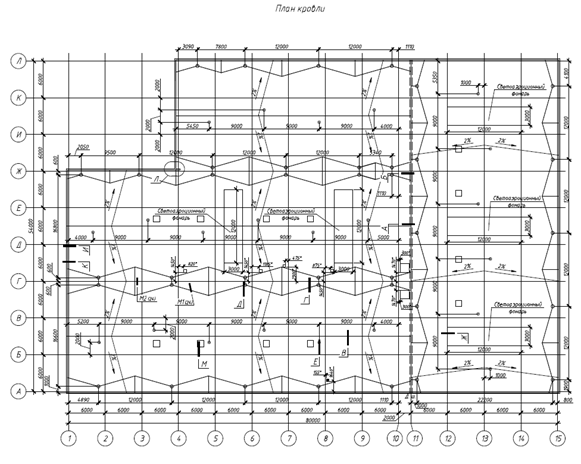

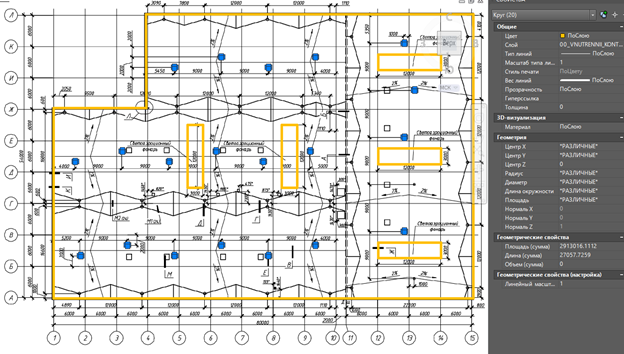

Общее количество берем с плана кровли:

4.       Прохождение колонны.

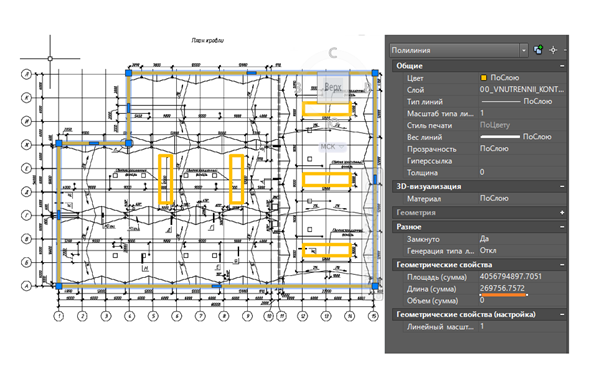

Зачастую на плане кровли не отображают фахверки для крепления сэндвич-панелей на парапетах, но данный элемент значительно влияет на термическое сопротивление кровли. Рекомендуем добавлять данный элемент в расчет. Шаг расстановки колонн составляет 6 метров, если разделить общий периметр на 6 м., получаем 45 фахверков.

Выбираем утепленный вариант теплозащиты:

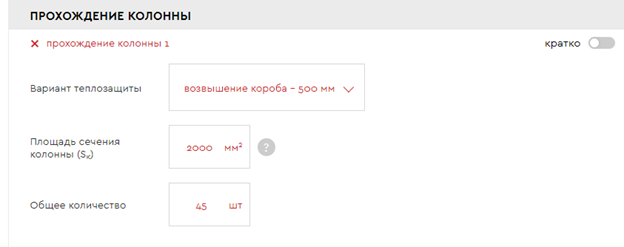

Далее указываем площадь сечения колонны и общее количество таких проходок через кровлю.

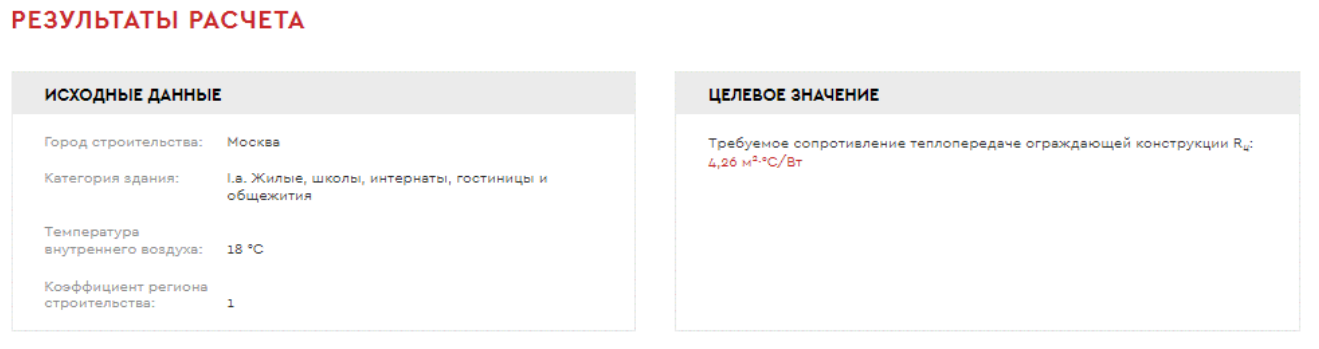

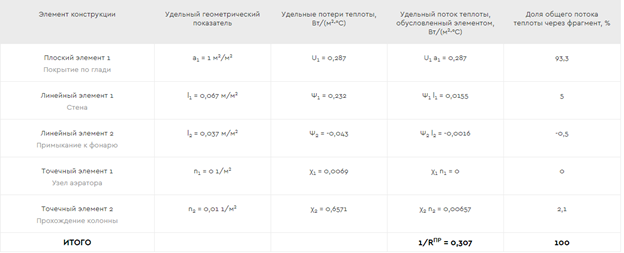

На следующем шаге получаем готовый расчет.

Здесь можно посмотреть:

1.        Информацию по исходным данным, на основе которых выполнялся расчет;

2.       Данные по всем примыканиям;

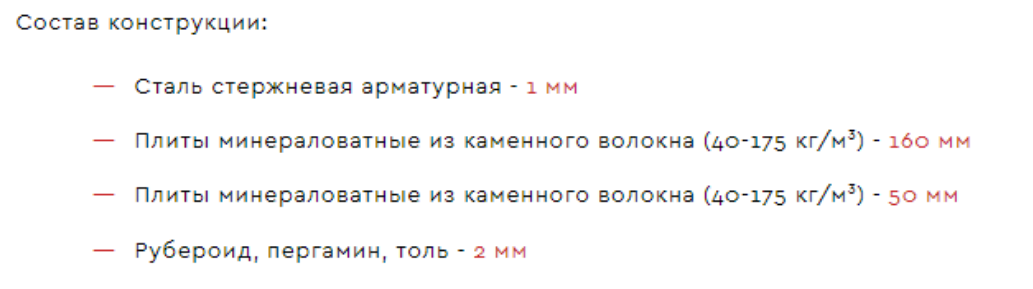

3.        Состав многослойной конструкции с указанием толщины теплоизоляции

На финальном этапе заполняем данные по объекту, автора расчета, организацию и электронный адрес. Это необходимо для формирования отчета.

После этого можно скачать расчет в формате Word или PDF.

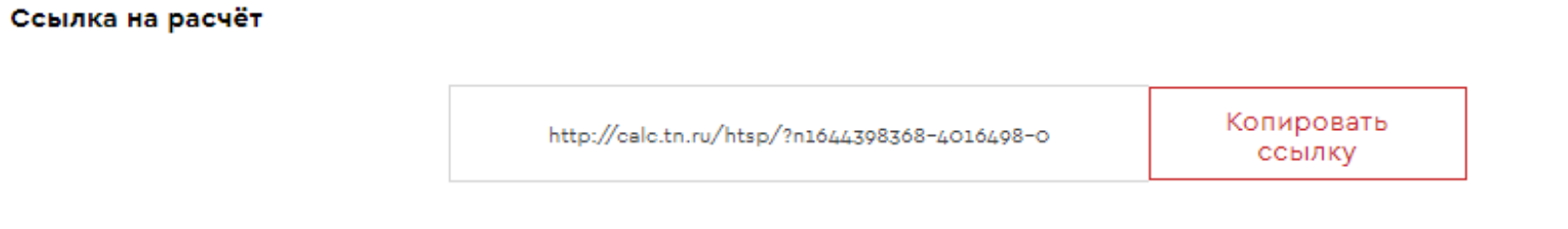

Также вы можете получить ссылку на расчёт. С её помощью всегда можно вернуться к выполненному расчёту, чтобы выполнить корректировки или проверить исходные данные.
